XCQ-WXH消弧过电压保护装置

1、概述

    消弧过电压保护装置控制器是我公司针对综合过电压保护装置研制的一种智能型控制器。该产品采用的双核微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对电网各种接地状态进行分析，并采取相应的动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

2、功能及特点

    模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；

    实时监控系统状态，对出现的异常运行状态（弧光接地、金属接地、PT 断线和熔丝熔断等）做出准确判断，并作出及时动作；

    工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；

    故障追忆功能，显示最近20次历史故障记录；

    具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；

    双硬件看门狗电路确保软件运行的可靠性；

    中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3．工作原理

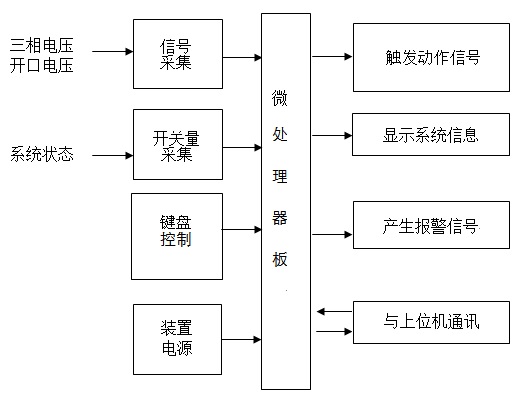

    消弧及过电压保护装置控制器是基于PT提供的电压信号而设计的产品。装置总体结构如下图所示：

    它是根据线路发生故障时，中性点对地绝缘的供电系统会出现零序电压，将零序电压作为启动信号开始计算，然后再根据发生故障时每相电压的情况进行逻辑分析计算，判定接地故障发生的相别及接地属性，再根据判定结果做出相应的处理。
