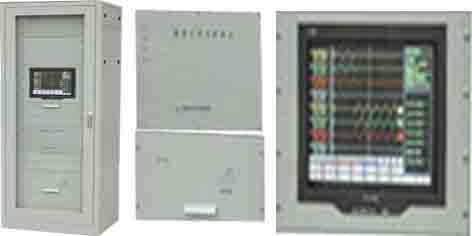

XCQ-RA系列动态记录分析装置

XCQ-RAGT型微机发变组动态记录分析装置
XCQ-RAT 型微机变压器动态记录分析装置
XCQ-RAL
微机线路动态记录分析装置




一组具有自主知识产权的新一代嵌入式动态记录分析装置。采用高性能、低能耗嵌入式硬件平台配置嵌入式实时操作系统设计完成,完全符合DL/T553-94、DL/T663-1999、DL/T 873-2004行业标准。


    系列装置主要应用于火电厂、水电厂、风力发电及核电站,110kV以上等级的变电站,及其他等级的变电站和发电厂。主要功能用于记录电力系统故障或异常工况的电压、电流数据记录和有关保护及安全自动装置动作顺序记录,再现故障和异常运行时的电气量变化过程,并完成故障录波数据的综合分析,为确定故障原因、正确分析和评价保护及自动装置的动作行为提供依据。


一、技术特点


1、嵌入式高性能硬件结构平台设计:采用低功耗、强大运算能力的32位浮点DSP负责采样计算,在极短的时间完成各种起动方式的计算,使装置能迅速、准确地判断故障。


2、嵌入式稳定高效软件平台设计:采用国际上军方使用的实时多任务嵌入式操作系统,可运行在很小的嵌入式设备上、嵌入式操作系统避免了计算机病毒和网上的恶意攻击,保证系统不会因为用户的误操作、病毒等造成系统损坏或瘫痪。


3、高速数据采集 :装置最高采集速度20kHz,开关分辨率0.05ms,为全面详细分析故障、测距、监测系统运行工况提供了高质量的数据源;


4、人性化直观的自诊断芯片级告警功能: 装置在硬件上冗余设计,可以对板上的主要表贴芯片等进行自检,可就地显示窗口直观显示报出各种类型芯片故障,可上传分析站或远方调度报出。


5、免维护安全模式的独立运行:装置采用背插板式设计,抗干扰能力强,安装、维护、调试方便。可独立运行,自动生成运行、操作日志,详细记录装置的运行状况。


6、稳态、暂态数据采用独立双通道存储、传输技术 :装置具有不定长动态记录功能。装置投入运行后就进行非故障起动的不间断连续记录,即使当系统有异常或故障起动暂态数据录波时,稳态记录仍连续记录,能完整地记录每次大扰动的全过程数据。


7、大容量数据安全存储 :装置采用先进可靠的硬件设计,录波数据直接存盘,采用大容量的存储介质足以满足连续记录的能力;数据双备份使数据的安全性不会受到网络好坏、装置失电的影响。

8、网络功能 :支持TCP/IP通讯协议;支持IEC 870-5-103通讯规约;支持百兆/千兆以太网;支持双绞线,同轴电缆,光纤及电话线多种通信方式;可方便与故障信息管理系统、DCS系统、SIS系统、MIS系统及其它管理系统通讯组网。

9、装置软件 :①嵌入式实时的多任务数据处理;②中文图形操作界面;③可实现监测、设置、调试等功能;④组网能力:支持 TCP/IP 、IEC 870-5-103、FTP、 等多种规约;⑤功能可定制、可裁剪,稳定性能高;⑥具有天然的病毒免疫能力。


二、技术指标


1、采样:最高采样频率20kHz,模数转换精度16位,开关量事件分辨率0.05ms,谐波分辨率:99次。



2、数据记录方式:故障动态记录数据分A、B、C、D段进行连续故障的记录,当电网有大扰动,装置自动起动进入记录过程,A时段:大扰动开始前的状态数据,记录时间为40~500毫秒可由用户设定。 B时段:大扰动后的状态数据,记录时间100~10000毫秒可由用户设定,采样频率20/10/5/2kHz可设。 C时段:大扰动后的状态数据,记录时间1~20秒可由用户设定,采样频率1/0.5kHz可设。D时段:若系统发生振荡,可记录10~30分钟记录, 采样频率50/10/1Hz可设。


3、起动条件:第一次起动:符合任一起动判据时自动起动,按A-B-C时段顺序执行。 重复起动:在已经起动记录的过程中,如又满足新的自动起动条件,则重新进入A-B-C时段重复执行。当完成记录且无新的自动起动条件时,自动停止暂态数据的记录。


4、额定参数 : 交流电压:Un=57.7V、100V; 2倍额定电压长期工作;
交流电流:In=5A、1A; 2倍额定电流长期工作;
             20倍过载,持续时间10S; 40倍过载,持续时间1S;
高频信号:-10 V ~+10V、-5 V ~+5V;
非电气量信号:温度、压力等传感器输出;
开关量:常开、常闭无源空接点。


5、工作电源:
AC 220V , 允许偏差:-20%~+10%;  50Hz ,允许偏差:-5%~+5%;
DC 220V 或DC 110V, 允许偏差:-20%~+10%。


6、记录起动方式 :①模拟量起动:1) 正序量起动:正序电压的过压起动和低压起动。2) 负序量起动:负序量起动含负序电压和电流的稳态量起动。3) 零序量起动:零序电压量和零序电流量。4) 振荡起动: 1.5秒内电流变差10%起动。5) 频差、频率变化率起动:监测系统频率是否偏离正常频率范围。6) 定子绕组接地起动:基波零序电压越限起动;机端三次谐波电压起动;机端和中性点三次谐波电压比值起动。7) 低频过流起动:针对发变组起动过程中的短路故障设置。8) 过激磁起动:监测发电机、变压器过激磁的异常工况。9) 发电机失磁、低励起动:转子极间电压欠量起动;无功功率反向起动。10) 逆功率起动:通过判断发电机机端有功功率的方向来起动逆功率判据。11) 转子绕组接地起动:转子绕组接地故障由转子正对地电压、负对地电压和正负极间电压作为起动量。12) 定子和转子绕组过负荷起动:由发电机机端电流和转子绕组直流励磁电流作为判断故障的起动量。13)其它起动: 任何一路输入的模拟量均可作为起动量,起动方式包括突变量起动和稳态量起动(过量或欠量起动)。②开关量起动:任何一路或多路开关量均可整定作为起动量。开关量起动方式可整定选择为开关闭合起动或开关断开起动。③手动起动:人工起动数据记录。


7、告警信号:失电告警信号、录波起动信号、故障告警信号, 信号输出同时提供独立的继电器接点(无源常开空接点),可用于接入中央信号回路。


8、具有完备的数据分析功能,故障测距采用多种算法综合计算,测距精度高,金属性接地误差<2%。


9、实现多种对时方式,包括GPS模块对时,脉冲对时及串口对时方式。


10、通讯:提供标准TCP/IP协议的以太网口,采用IEC870-5-103通讯规约,录波装置可接入当地MIS网共享数据,也可利用以太网卡接入MIS网实现异地控制,不仅实现数据文件远传,还可远方浏览、修改定值,查看装置状态,手动起动,录波数据自动上传等功能。


11、工作环境 :环境温度: -5°C~+45°C;相对湿度: ≤90 %。

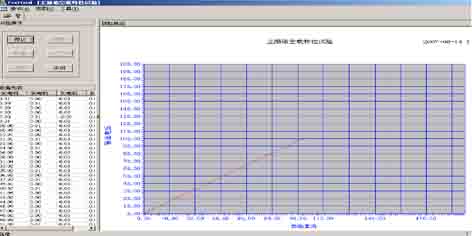

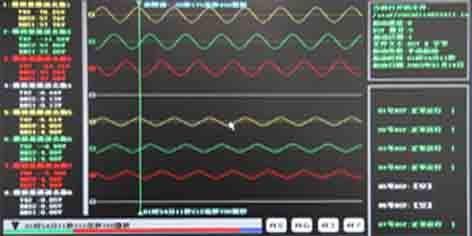

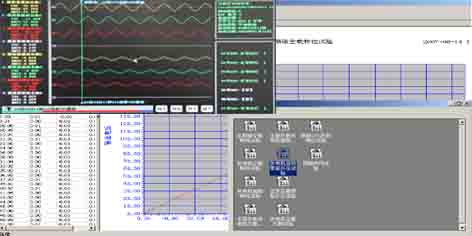

12、分析软件:采用汉化菜单结构形式,使用灵活简便,易于运行人员掌握。功能包括文件管理,附属查看设置,系统参数设置,显示控制,分析(相量计算、负序计算、有效值计算、频率计算、功率计算、谐波分析、开关量变位、测距分析),打印(视图打印、线路报告打印)等;软件设计的所有分析计算及服务功能全部建立在波形图分析的基础上,运行人员可在观测各电气量波形图的同时,根据需要随时选择所需的服务功能,进行相关的分析计算。


13、屏体及其尺寸:标准PK-10屏: 2260/2360(高) mm×800(宽) mm×600(深)mm。如有特殊要求可特制。
