中性点补偿及保护系列产品

电力系统中性点补偿及保护系列产品主要有:

XCQ-TZX 系列恒定阻尼率调匝式消弧线圈自动跟踪补偿成套装置、XCQ-PCX系列偏磁式消弧线圈自动跟踪补偿成套装置、XCQ-ZJD 系列中性点接地电阻柜等。

一>、XCQ-TZX 系列恒定阻尼率调匝式消弧线圈自动跟踪补偿成套装置简介:

一、产品介绍
    XCQ-TZX型恒定阻尼率调匝式消弧线圈自跟踪补偿成套装置可自动跟踪电网电容电流的变化,实时调整消弧线圈档位,使其运行在最佳补偿状态,当发生单相接地时达到最佳补偿效果。
二、功能特点
• 阻尼电阻安装在消弧线圈的二次侧,采用可控硅投切阻尼电阻,更高的安全性。
• 对电网电容电流自动调谐过程中,阻尼随线圈匝数正比改变,阻尼率恒定不变,始终处于最佳阻尼效果。
• 电流的测量精度在2%以内,并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数,测量数据稳定可靠。
• 成套装置采用PC104+DSP 双CPU 结构作为核心控制器,采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计,保证系统的高可靠性。
• 对单相接地发生时中性点电压和中性点电流进行录波,并支持历史数据查询和分析,包括录波波形的显示、录波数据的输出。
• 监控单元和控制单元分开,监控单元最大可支持四母段。控制单元的各功能模块均设计成独立插件,根据用户的需求进行配置。
• 监控单元和一台或多台控制单元之间采用CAN 总线通信方式进行连接,完全支持控制系统的平滑升级。
• 监控界面设有运行日志、控制参数和控制方式数据库、接地及录波数据库,可方便地查看系统的运行状况,设置控制参数和修改运行方式,分析接地录波数据。这些历史数据还可以通过USB 接口方便的导出。
• 控制器可作为一个子站接入各种综合自动化系统,具有遥测、遥信、遥控功能。
• 系统有自诊断功能,及时发现装置本身的异常,并告知用户。
三、技术指标
• 适用电压等级6、10、35、66kV;
• 消弧线圈调节深度(补偿电流上、下限之比)2.5;
• 补偿电流分级可调,最大级数30;
• 中性点电流分辨率小于50mA;
• 补偿电流谐波含量小于1%;
• 电容电流检测精度小于2%;
• 录波采样率10kHz;
• 对电容电流小于100A 的电网,接地残流无功分量小于2A,对电容电流小于200A 的电网,接地残流无功分量小于4A;
• 对接地时间大于2s 的稳定接地现象,接地选线装置选线准确率100%;
• 选线路数单台最大32 路;
• 最大可以控制4 台消弧线圈并联运行。
• 工作电源:
• AC220V±10% 50Hz 或DC220V±10%、DC110V±10%; 电源容量: 118W。

二>、XCQ-PCX系列偏磁式消弧线圈自动跟踪补偿成套装置简介:

一、产品介绍
XCQ-PCX系列偏磁式消弧线圈自动跟踪补偿成套装置采用高性能、低能耗32位嵌入式硬件平台,全部元器件均为工业级或军品级,大大提高了产品可靠性,元器件采用高精度器件,提高了电容电流测量精度和响应速度。
二、技术特点
1、产品采用随调方式,在电网正常运行时,不施加励磁电流,将消弧线圈调谐到远离谐振点的状态,无需串联阻尼电阻器,不会发生串联谐振,从根本上解决了补偿系统串联谐振过电压问题。
2、产品可电控无极连续调节,利用施加直流励磁电流达到连续调节电抗的目的,发生接地时,可以调节到全补偿状态,接地点基波残留远小于5A。
3、可以在不切断高压的情况下,以毫秒级的速度调节电抗值,全范围响应时间不大于20ms,调节速度快。
4、补偿电流调节范围大,上下限之比可达6~10倍。
5、本产品为全静态结构,内部无任何运动部件,整套装置无任何触点,可靠性高,噪音小。
六、控制系统功能完善
三、主要功能
1、电容电流检测功能,实时检测系统电容电流。
2、快速补偿功能,使接地点残流基波无功分量接近零。
3、自动和手动控制方式切换功能。
4、通讯功能:可同上位机、变电所监控装置通讯,实时传送电容电流、中性点电压、装置自检信息,电网发生接地故障后传送补偿电流、残流等信息。 5、配套选线功能:成套装置可配置配套单相接地选线单元,监视最多54条馈出支路,选线准确率95%以上(选配功能)。
6、具有双套、多套并运功能;
7、具有录波功能:可以录制单相接地故障前后母线信号波形(选配功能)。
8、故障记录功能,可记录最多255次故障信息。
四、性能指标
1、适用电压等级:6KV、10KV、35KV
2、电容电流测量误差≤2%
3、单相接地故障时残流≤5A
4、故障响应时间≤20ms
五、成套装置组成
XCQ-PCX偏磁式消弧线圈自动跟踪补偿成套装置一般由以下几部分组成:
(1)微机控制柜;
(2)偏磁式消弧线圈本体;
(3)如果是6kV和10kV系统则还有接地变压器;如为35kV、66kV系统或发电机中性点则没有接地变压器;
(4)其他附件:如避雷器 、隔离开关、高压真空开关及电力电缆等, 如需要我公司提供,须在订货时说明,否则将不提供。

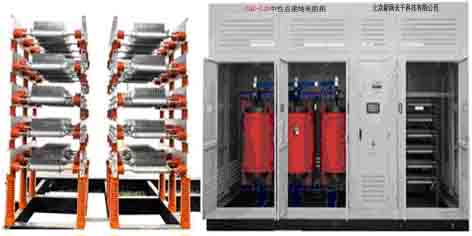

三>、XCQ-ZJD 系列中性点接地电阻柜简介:

一、产品介绍
    XCQ-ZJD系列中性点接地电阻柜,可配备智能化监控装置,自动完成故障记录、超温报警、接地报警,故障上传等功能,并能自动调节柜内温度。提供通讯口,与上位机进行通讯。
    产品适用于6-35kV,50HZ中压配电电网,广泛的应用于光伏电站、风力发电厂等,用于连接变压器或发电机与大地之间的一种限流保护电气设备。当配电网内部出现故障时(二相短路、单相接地、单相断路等),配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

二、产品特点
1、电阻元件,采用电阻专用合金制造,最高使用温度1000℃及以上、 阻值稳定、通流能力强,导电率高,耐腐蚀、韧性好不变形,可靠性高。
2、电阻元器件连接处用氩弧焊接,接触良好可靠。
3、在每片电阻元件之间装设绝缘陶瓷,并装有绝缘、缓冲用云母片,保证了良好的绝缘和抗震性能。
4、 电阻柜采取了防水、防尘及防小动物进入的措施,并能保证良好的通风散热条件。壳体的设计便于安装和维护。
5、 可选配电阻监测装置,保障电阻柜安全运行:可实时监测电阻柜电流、温度和湿度信号,实现超温报警、接地报警等功能。
三、性能指标
电压等级:6.3KV、10.5KV、35KV
故障电流:≤5000A
阻值范围:≤1500Ω
通电时间:10s、30s、60s、10min。
防护等级:IP00—IP54
安装方式:室内,室外。
允许温升: 最大温升为760℃;
