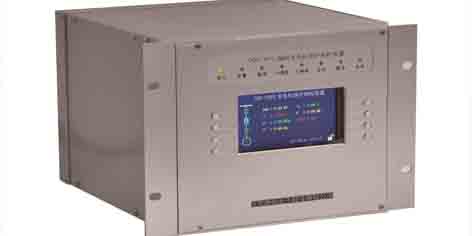

XCQ-RPDZ电力综合自动化系统

XCQ-RPDZ电力综合自动化系统简介:

   XCQ-RPDZ电力综合自动化系统利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等,实现对变电站二次设备(包括继电保护、控制测量信号故障录波、自动装置及远动装置等)的功能进行重新组合、优化设计,对变电站全部设备的运行情况执行监视、测量、控制和协调而进一步实现综合性自动化系统功能。



系统采用分层分布设计结构,分为站控层、通讯层、间隔层等。包含就地计算机监控系统(SCADA)、远动通讯接口、继电保护工程师站、遥视系统、35kV~110kV各电压等级的输配电系统成套保护与测控装置,并在系统设计时充分地考虑了电力系统信息化的要求,设计了继电保护信息接口等各种信息化接口设备,提供变电站全面的信息服务支持。



系统主要包括以下设备:



一、 XCQ-RPG(G3XX)系列微机发电机保护测控装置

1、XCQ-RPG(G3XX)系列微机发电机保护测控装置,主要适用于100MW以下发电机的成套保护装置。
2、XCQ-RPG(G3XX)系列装置,  由G301实现发电机差动、横差等主保护功能、G302实现发电机后备保护及测控功能。主要包含以下保护功能:
   发电机差动保护、发电机横差保护、发电机定子过负荷、发电机定子接地、发电机转子一点接地保护、发电机转子两点接地保护、失磁保护、发电机频率异常保护、发电机逆功率保护、发电机过电压保护、发电机低电压保护、发电机复合电压过流保护、发电机负序过流保护、发电机速断保护、发电机零序过流保护、励磁机(变)速断保护、励磁机(变)过流保护、发电机非电量保护;
3、它集保护、控制、测量、通信、录波功能于一体,实现主、后分开配置的保护、测控及断路器控制功能。
4、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
5、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
6、支持串口、CAN总线、以太网等多种通讯组网方式;
7、设备抗干扰能力强,可靠性高;

二、 XCQ-RPT(T1XX)系列微机变压器保护测控装置

1、XCQ-RPT(T1XX)系列微机变压器保护测控装置 适用于l1OKV及以下各电压等级的三卷变变压器(含一侧桥接线)的成套保护装置,箱体为4U机箱全箱或半箱标准铝型材机箱。
2、主要装置功能概述:
    XCQ-RPT(T101)装置实现变压器的差动保护,差动保护采用二次电流自动调整相位的方法,并提供了可靠的励磁涌流判据,可以实现四侧差动。
    XCQ-RPT(T102)装置完成变压器一侧的后备保护功能。
    XCQ-RPT(T103)装置完成变压器全部非电量保护功能。
    XCQ-RPT(T105/A)型装置集成了一台变压器的全部电气量的主后一体保护,可满足不超过4侧(含桥侧)接线方式变压器的各种配置要求。
    XCQ-RPT(T106/A/B/C)型装置完成变压器操作箱功能,扩展型含有测控、非电量保护等功能。
3、它集保护、控制、测量、非电量、通讯、录波功能于一体,实现高、中、低主后分开配置的保护、测控集断路器及刀闸控制功能。
4、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
5、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
6、支持串口、CAN总线、以太网等多种通讯组网方式;
7、设备抗干扰能力强,可靠性高;

三、 XCQ-RPT(T3XX)系列微机变压器保护测控装置

1、XCQ-RPT( T3XX)系列微机变压器保护测控装置,主要适用于l1OKV及以下各级电压等级的两圈变压器(含一侧桥接线)的成套保护装置。
   T301变压器差动保护装置(含档位及有载调压、不含操作回路)+T302H高后备保护测控装置(含非电量保护)+T302L低后备保护测控装置可构成成套保护方案.T301差动保护测控装置(含档位及有载调压、低压侧操作回路及遥测)十T302高低后备保护测控装置(含非电量保护、高压侧操作回路及遥测)可构成另一种成套方案。
   由T305/T306保护测控装置实现厂(站)用变保护功能。主要适用于3-10KV电压等级小接地电流系统或小电阻接地系统中的厂用变、所用变或接地变的保护。
2、它集保护、控制、测量、通信、录波功能于一体,实现中低压变压器主、后分开配置的保护、测控及断路器控制功能。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

四、 XCQ-RPL(L3XX)系列微机线路保护测控装置

1、XCQ-RPL(L3XX) 系列微机线路保护测控装置应用于35kV-66kV电压等级的线路。
2、它集保护、控制、测量、通信、录波功能于一体,实现中低压线路的保护、测控及断路器控制功能。与XCQ-RPP、LBD-MTP2000,XCQ-RPC等系列保护装置及后台监控组成XCQ-RPDZ变电站综台自动化系统。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

五、 XCQ-RPC(C3XX)系列微机电容器保护测控装置

1、XCQ-RPC(C3XX) 系列微机电容器保护测控装置主要应用于11OKV及以下电压等级所装设的并联电容器。
2、它集保 护、控制、测量、通信、录渡功能于一体,实现中低压电容器的保护、测控及断路器控制功能。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

六、 XCQ-RPV(V3XX)系列微机PT并列装置

1、XCQ-RPV PT并列装置是以过电压保护、低电压保护、接地保护及PT (TV)并列为基本配置的微机PT监测及并列装置,主要适用于66kV及以下电压等级的单母分段接线方式的电压互感器并列操作及测控。
2、XCQ-RPV(V302)可实现一组保护PT与测量PT分别单独并列。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

七、 XCQ-RPP(P3XX)系列微机备用电源自投保护测控装置

1、XCQ-RPP(P3XX)系列微机备用电源自投保护测控装置,主要应用220KV及以下电压等级的备用电源自投。
 ◆P301装置配置了四种分段开关备自投方式及备投后(主变)过负荷功能。
 ◆P302装置配置了八种基本方式的进线自投功能和四种方式的分段(桥)开关自投功能。适用于220kV及以下电压等级的两条进线带双母或单母带分段运行方式的备用电源自动投切。
 ◆P303装置配置了六种基本方式的进线(两卷变)自投功能和四种方式的分段(桥)开关自投功能;适用于220kV及以下电压等级的两条进线(两卷变)带双母或单母带分段运行方式的变压器高低压侧各带断路器的备用电源自动投切。
 ◆P305适用于1OKV系统的分段(变压器)自投,同时含分段开关复压过流保护等,电厂内部场合应用较多。
2、它集保护、控制、测量、通信、录波功能于一体,实现中低压线路、变压器等的自动投切、保护、测量及断路器控制功能,与XCQ-RPL、XCQ-RPT、XCQ-RPC等系列保护装置殛后台监控组成变电站综合自动化系统。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

八、 XCQ-RPM(M3XX)系列微机中高压异步电动机保护测控装置

1、XCQ-RPM(M3XX) (M301/M302/M303)系列中高压异步电动机保护测控装置适用于3KV-10KV电压等级的中高压异步电动机保护测控。其中M301微机电动机保护主要适用于2000KW以下中小型异步电动机的保护,M302、M303微机电动机保护适用于2000kW及以上大型异步电动机的保护。
2、它集保护、控制、测量、通信、录波功能于一体,既可以直接安装在开关柜上,也可组屏安装。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

九、 XCQ-RPM(M3XX)系列微机中高压同步电动机保护测控装置

1、XCQ-RPM(M3XX) (M305/M306/M307)系列微机中高压同步电动机保护测控装置,主要适用于3kV-iOkV电压等级大型同步电动机的保护殛测控功能。其中M305微机电动机保护包含了中大型电动机的常规保护,M306电动机保护除包含M305功能外,还设有电流纵差保护,M307则还设有磁平衡差动保护。
2、它集保护、控制、测量、通信、录波功能干一体,既可以直接安装在开关柜上,也可组屏安装。
3、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
4、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
5、支持串口、CAN总线、以太网等多种通讯组网方式;
6、设备抗干扰能力强,可靠性高;

十、 XCQ-RPDZ(D202)微机综合保护测控装置

1、XCQ-RPDZ (D202)微机综合保护测控装置是以电流为基本配置的数字式保护单元,适用于1OKV及以下电压等级的小电流接地系统,作为对线路、厂用变、电容器、电动机的各种控制、保护和监测。
2、统一硬件平台设计,减少备用库存;
3、可实现通讯组网,可靠性高;

十一、XCQ-RPM(L)-50(51、52)系列微机低压保护装置

1、应用于380V动力配电系统的线路或电动机场合,具备完善的保护测控功能;
2、国内领先的分体结构(511),紧凑型结构(521),方便用户选择安装;
3、可进行通讯组网及4-20mA输出或RS485接口(511兼有),可靠性高;

十二、 XCQ-RPL(L317F)系列微机线路保护测控装置(光纤纵差保护)

1、XCQ-RPL(L317F) 微机线路保护测控装置适用于110kV及以下系统的短线路,作为相间短路的快速保护。同时,适用于需要检同期合闸(手动合闸检同期、重合闸检同期)的线路保护。
2、主要保护功能有:a)分相光纤纵差保护;b)定时限电流保护(速断、限时电流速断、过流),(低压闭锁、方向保护);c)手合后加速保护、重合闸后加速保护(低压闭锁、方向保护);d)三相二次重合闸(不对应启动、保护启动、检无压、重合次数可整定);e)低频减载(带欠流闭锁,滑差闭锁);f)低压减载(带加速功能);g)三段定时限零序过流保护;h)零序功率方向保护;i)检同期功能;j)过负荷保护;k)PT断线报警;l)CT断线告警;m)失压保护;n)CT饱和检测、识别。
3、它集保护、控制、测量、通信、录波功能于一体,实现中低压线路的保护、测控及断路器控制功能。与XCQ-RPP、LBD-MTP2000,XCQ-RPC等系列保护装置及后台监控组成XCQ-RPDZ变电站综台自动化系统。
4、国内领先的大屏幕真彩液晶显示器,简便友好的人机界面;
5、综合ARM、DSP的多CPU系统,16位高精度AD转换器;
6、支持串口、CAN总线、以太网等多种通讯组网方式;
7、设备抗干扰能力强,可靠性高;
