XCQ-PWZT交直流智能一体化电源

XCQ-PWZT交直流智能一体化电源系统简介:

    XCQ-PWZT交直流智能一体化电源系统是将站用交流电源、直流操作电源、电力专用交流不间断电源(UPS)或电力用逆变电源(INV)、通信用直流变换电源等装置整合为一体,共享直流电源的蓄电池组,并统一监控的成套设备。

    通过现场总线,实现各子电源系统的分散控制、集中管理,并通过以太网口实现与上位机系统的IEC61850 (DL/T860)数字通信。

    该系统是公司依据国家相关标准,依托当前最新技术,为用户精心设计,精心打造的一款技术含量高的电源系统。该电源系统以直流电源为核心,共享蓄电池组,配合多类型用电输出。可广泛适用于发电厂、变电站、水泥、化工、钢铁、煤炭、电气化铁路等电源系统中。

    该系统的应用将减少蓄电池数量、检测设备配置、屏柜数及安装建筑面积,将提高设备可靠性、数据共享和系统分析水平,并且由变电站统一运行、维护,将减少运维人员和工作量,相应则提高工作效率和运营管理经济性。

 交直流智能一体化电源一次原理图:

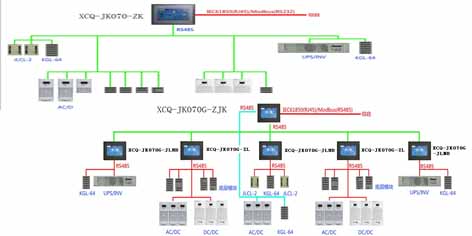

交直流智能一体化电源二次系统图:

系统特点:

  • 统一优化设计:共享直流操作电源的蓄电池组,取消传统的INV/UPS和通信电源的蓄电池组和充电单元,对防雷单元统一优化配置,针对INV/UPS和DC/DC的直流输入进行优化设计和EMI处理,满足EMC设计要求。
  • 统一集中供电:一体化电源设备通过系统优化组合,实现集中组屏给全站电力控制系统供电,满足设备集成交钥匙工程。
  • 统一监控管理:一体化电源设备通过集中监控装置,提供完整交直流监控管理方案,实现对变电站交直流控制电源的全参数监控管理。
  • 统一设备维护:一体化电源设备通过整合维护工作界面,建立专业维护队伍,大大降低设备运行的故障率和维护管理费用。
  • 减少重复的自动切换、测量单元,改用ATS/备自投装置,保证测量准确,切换可靠。
  • 必要的配电回路具备远程控制,站用电系统实现全参数监控。进而实现在线的状态检测。
  • 共享直流操作电源的蓄电池组,取消传统UPS和通信电源的蓄电池组和充电单元,减少维护工作量。
  • 对防雷单元统一优化配置,针对UPS和DC/DC的直流输入进行优化设计和EMI处理,满足EMC要求。
  • 共享监控单元,采用IEC61850 (DL/T860)统一与站控层交换信息,实现对交直流控制电源全参数透明化管理。
  • 建立专家智能管理系统,减少人为操作,提高运行可靠性。

系统组成:

  XCQ-PWZT交直流智能一体化电源系统主要由直流电源系统、交流电源系统、INV逆变电源/UPS不间断电源系统、DC/DC通信电源系统四个分系统组成。

  • 交流电源系统:

采用单母线不分段接线。该系统由自动切换开关ATS、进线塑壳开关、电流互感器、多功能表、馈线断路器、开关量采集单元等组成。

  • 直流电源系统:

基本接线方式采用控制母线和合闸母线分开,高频开关电源的充电模块采用N+1热备份型式。

  • INV逆变电源/UPS不间断电源系统:

基本接线方式采用单母线接线。

  • DC/DC通信电源系统:

DC/DC通信电源系统电压为: -48V, 其基本接线方式采用单母线,正极接地。

系统功能:

  • 交流电源系统:
    1. 闭锁功能:自动转换开关ATS带机械电气双闭锁功能;
    2. 互投功能:备用电源自动投入;
    3. 自复功能:主电源恢复后,自动动切换才能回主供电源供电;
    4. 通讯功能:多功能表以及开关量采集单元通过分监控(带有RS485通讯接口)与智能一体化电源系统监控通讯;
    5. 状态监视:能监测ATS开关位置状态,动作、故障、电压异常告警、馈线开关故障脱扣状态等;
    6. 电气量远方监测与显示:能监测母线三相电压、三相电流、有功功率、无功功率、频率、电度等电气参量,可方便接入变电站综合自动化系统;
    7. 具有告警事件记录、装置动作事件记录信号;
    8. 支持运行模式:

固定电源I供电;固定电源II供电;自动电源I,电源I为主供电源;自动电源II,电源II

为主供电源;停止供电。

  • 直流电源系统:
    1. 通讯功能:充电模块、综合测量单元、绝缘检测单元以及电池巡检单元通过分监控(带有RS485通讯接口)与交直流智能一体化电源系统监控通讯;
    2. 状态监视:能监测模块输出开关、电池开关以及各馈线开关位置脱扣状态,母线及支路绝缘异常告警,单体电池电压异常告警、交流输入电压异常告警、母线及电池组电压异常告警等;
    3. 电气量远方监测与显示:能监测模块输出电压电流、电池电压电流、合母电压、控母电压、负载电流、正负母线对地电压等电气参量,可方便接入变电站综合自动化系统;
    4. 事件记录:具有告警事件记录、装置动作事件记录信号;
    5. 支持运行模式:

              自动智能电池管理。手动均浮充转换对电池进行管理。

  • INV逆变电源/UPS不间断电源系统:
    1. 通讯功能:INV逆变电源/UPS不间断电源模块(带有RS485通讯接口),与一体化电源监控通讯;
    2. 状态监视:能监测模块直流输入开关、交流输入开关、交流旁路开关、交流输出总开关以及各馈线开关脱扣状态,模块交直流输入电压、交流输出电压、电流异常报警等;
    3. 电气量远方监测与显示:能监测INV逆变电源/UPS不间断电源模块交流输入电压、直流输入电压、交流输出电压、输出电流、输出频率等电气参量,可方便接入变电站综合自动化系统;
    4. 事件记录:具有告警事件记录、装置动作事件记录信号。
  • DC/DC通信电源系统:
    1. 通讯功能:DC/DC通信模块通过分监控(带有RS485通讯接口)与智能一体化电源系统监控通讯;
    2. 状态监视:能监测模块输入开关以及各馈线开关位置脱扣状态,模块输出电压异常报警等;
    3. 电气量远方监测与显示:能监测模块输出电压、电流等电气参量,可方便接入变电站综合自动化系统;
    4. 事件记录:具有告警事件记录、装置动作事件记录信号。
